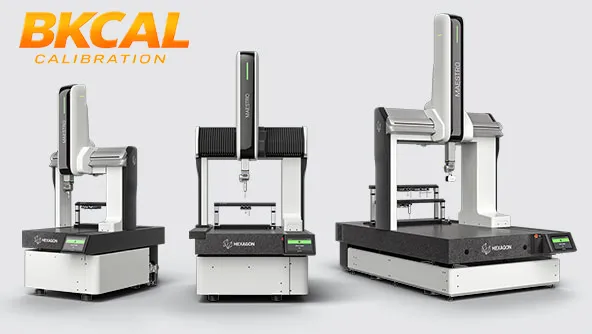

Máy đo tọa độ ba chiều của hãng Hexagon hiện đang được hàng nghìn doanh nghiệp sản xuất tại Việt Nam tin dùng, từ ngành ô tô, điện tử đến hàng không và cơ khí chính xác. Với khả năng đo lường đến mức micromet, chỉ cần một sai lệch nhỏ trong hệ thống cơ học hoặc cảm biến là toàn bộ kết quả kiểm tra chất lượng sản phẩm có thể trở nên vô nghĩa. Đó là lý do vì sao hiệu chuẩn máy CMM Hexagon không phải là tùy chọn, mà là yêu cầu bắt buộc để duy trì sự liêm chính trong đo lường.
Bài viết này phân tích toàn diện quy trình hiệu chuẩn, nền tảng toán học tính độ không đảm bảo đo và lý do nhiều doanh nghiệp lớn lựa chọn BKCAL làm đơn vị hiệu chuẩn tin cậy.
Tại Sao Máy CMM Hexagon Cần Được Hiệu Chuẩn Định Kỳ
Máy CMM Hexagon được thiết kế với độ chính xác rất cao, nhưng sau một thời gian vận hành, nhiều yếu tố có thể làm suy giảm độ tin cậy của phép đo. Sai số hình học trên ba trục X, Y, Z tích lũy dần theo thời gian do mài mòn cơ học, rung động môi trường, thay đổi nhiệt độ, hoặc đơn giản là tải trọng đo lường lặp lại nhiều chu kỳ.
Theo tiêu chuẩn ISO 10360, máy CMM cần được kiểm tra và xác nhận độ chính xác thông qua các phép thử chấp nhận và kiểm tra định kỳ. Nếu không thực hiện hiệu chuẩn, doanh nghiệp có nguy cơ:
- Sản phẩm xuất xưởng không đạt tiêu chuẩn dung sai nhưng bị “thông qua” do máy đo sai lệch
- Mất tính truy xuất nguồn gốc đo lường theo chuỗi cung ứng quốc tế
- Vi phạm yêu cầu hệ thống quản lý chất lượng như IATF 16949, AS9100, hay ISO 9001
Quy Trình Hiệu Chuẩn Máy CMM Hexagon Theo Tiêu Chuẩn
Quy trình hiệu chuẩn máy CMM Hexagon được thực hiện theo trình tự chặt chẽ, kết hợp giữa kiểm tra cơ học, điện tử và xác nhận độ chính xác bằng chuẩn đo lường có liên kết chuẩn quốc gia.
Chuẩn bị môi trường và thiết bị chuẩn
Trước khi bắt đầu bất kỳ thao tác nào, kỹ thuật viên cần đảm bảo nhiệt độ phòng đo ổn định ở 20°C ± 1°C theo quy định, độ ẩm và độ rung trong phạm vi cho phép. Thiết bị chuẩn được sử dụng gồm hệ thống đo laser giao thoa (dải đo tới 6 m, độ chính xác ±0,000025 mm), căn mẫu chứng nhận, thanh chuẩn tham chiếu và quả cầu chuẩn có độ tròn được xác nhận.
Vệ sinh và bảo dưỡng toàn bộ hệ thống
Kỹ thuật viên tiến hành vệ sinh toàn bộ các bộ phận cơ học của máy, đặc biệt là hệ thống dẫn động, các đường ray trượt và bề mặt bàn đo granit. Máy tính điều khiển cũng được kiểm tra phần cứng, làm sạch hệ thống làm mát và cập nhật phần mềm cần thiết.
Kiểm tra hệ thống cơ khí
Toàn bộ hệ thống truyền động được đánh giá: lực căng dây đai cao su, dây đai thép, hoạt động của ổ trục, ổ lăn và động cơ servo. Bất kỳ dấu hiệu mài mòn, rơ lỏng hoặc ma sát bất thường đều phải được xử lý trước khi tiến hành hiệu chuẩn.
Kiểm tra và hiệu chỉnh bộ điều khiển
Tín hiệu của bộ điều khiển trung tâm được kiểm tra độ ổn định và hiệu chỉnh lại các thông số phản hồi vị trí. Đây là bước quan trọng vì sai lệch trong vòng điều khiển sẽ trực tiếp ảnh hưởng đến độ chính xác của tọa độ đo.
Kiểm tra độ cân bằng máy
Bàn đo granit được xác nhận độ phẳng và độ cân bằng bằng thiết bị đo chuyên dụng. Nếu phát hiện độ nghiêng vượt ngưỡng cho phép, kỹ thuật viên sẽ điều chỉnh lại chân đỡ có cơ cấu cân bằng.
Kiểm tra và xác nhận tín hiệu đầu đo
Đầu đo (thường là dòng đầu đo Renishaw PH hoặc tương đương trên máy Hexagon) được kiểm tra chất lượng tín hiệu tiếp xúc, độ ổn định của lực đo và khả năng lặp lại của quá trình định hướng đầu đo.
Đo kiểm độ vuông góc giữa các trục
Sai số vuông góc giữa ba trục X, Y, Z là một trong những nguồn sai số hình học quan trọng nhất. Phép đo này được thực hiện bằng thước vuông góc chuẩn hoặc bằng hệ thống đo laser giao thoa theo phương pháp đường chéo không gian.
Hiệu chuẩn độ chính xác tuyến tính và độ phẳng theo từng trục
Đây là bước cốt lõi của quy trình. Kỹ thuật viên đo kiểm sai số vị trí và sai số thuận nghịch (độ trễ) trên từng trục X, Y, Z, đồng thời kiểm tra theo bốn hướng chéo không gian P1, P2, P3, P4 theo tiêu chuẩn ISO 10360. Các thông số đo lường được so sánh với giá trị cho phép của nhà sản xuất và hiệu chỉnh về đúng tiêu chuẩn nếu cần thiết.
Lưu dữ liệu, lập báo cáo và cấp chứng nhận
Toàn bộ kết quả đo được lưu trữ có hệ thống, báo cáo hiệu chuẩn được lập theo mẫu chuẩn và chứng nhận hiệu chuẩn cùng tem kiểm định được dán lên thiết bị. Chứng nhận này là bằng chứng pháp lý về tính liêm chính đo lường của thiết bị.
Độ Không Đảm Bảo Đo Trong Hiệu Chuẩn Máy CMM
Hiệu chuẩn không chỉ là “đo và so sánh”. Một phép hiệu chuẩn đúng nghĩa phải đi kèm với đánh giá độ không đảm bảo đo theo các phương pháp được quốc tế thừa nhận. Đây chính là phần kỹ thuật phức tạp nhất và là ranh giới phân biệt giữa dịch vụ hiệu chuẩn chuyên nghiệp và hiệu chuẩn mang tính hình thức.
Mô Hình Toán Học Cơ Bản Của Phép Đo CMM
Kết quả đo trên máy CMM chịu tác động tổng hợp của nhiều nguồn sai số. Mô hình tổng quát của phép đo có thể biểu diễn dưới dạng:
$$Y = f(X_1, X_2, \ldots, X_N)$$
trong đó $Y$ là đại lượng cần đo (measurand), và $X_i$ là các đại lượng đầu vào như sai số hình học trục, sai số đầu đo, ảnh hưởng nhiệt độ, độ phân giải thang đo, v.v. Mỗi $X_i$ mang theo một phân bố xác suất riêng, phản ánh mức độ hiểu biết của chúng ta về giá trị của nó.
Sai số hệ thống tổng hợp trên một trục đo được phân rã thành 6 thành phần sai số hình học:
$$\delta_x(x) = \delta_{xx}(x) + \delta_{yx}(x) + \delta_{zx}(x) + \varepsilon_{xy}(x) \cdot y + \varepsilon_{xz}(x) \cdot z + \varepsilon_{yz}(x) \cdot (y – z)$$
Đối với máy CMM ba trục, toàn bộ hệ thống có tới 21 thành phần sai số hình học (6 thành phần cho mỗi trục, cộng 3 sai số vuông góc giữa các trục). Việc mô hình hóa và lan truyền không đảm bảo qua hàm đo phức tạp như vậy là một bài toán không thể giải bằng tay hay bằng bảng tính thông thường.
Phương Pháp Lan Truyền Không Đảm Bảo Theo Hướng Dẫn GUM
Phương pháp truyền thống dựa trên hướng dẫn quốc tế về biểu diễn độ không đảm bảo đo (gọi tắt là phương pháp GUM). Độ không đảm bảo tổng hợp được tính theo quy tắc lan truyền:
$$u_c^2(y) = \sum_{i=1}^{N} \left(\frac{\partial f}{\partial x_i}\right)^2 u^2(x_i) + 2\sum_{i=1}^{N-1}\sum_{j=i+1}^{N} \frac{\partial f}{\partial x_i}\frac{\partial f}{\partial x_j} u(x_i, x_j)$$
trong đó $\frac{\partial f}{\partial x_i}$ là hệ số độ nhạy cảm (hệ số ảnh hưởng) của thành phần thứ $i$, và $u(x_i, x_j)$ là hiệp phương sai giữa hai thành phần có tương quan.
Độ không đảm bảo mở rộng ở mức tin cậy 95% được xác định:
$$U = k \cdot u_c(y)$$
trong đó hệ số phủ $k$ phụ thuộc vào bậc tự do hiệu dụng $\nu_{eff}$, được tính theo công thức Welch-Satterthwaite:
$$\nu_{eff} = \frac{u_c^4(y)}{\displaystyle\sum_{i=1}^{N} \frac{u_i^4(y)}{\nu_i}}$$
Tuy nhiên, đối với máy CMM, phương pháp GUM gặp giới hạn nghiêm trọng: hàm đo $f$ của nhiều đặc trưng hình học (độ phẳng, độ tròn, vị trí tọa độ 3D) không có dạng tuyến tính, hoặc thậm chí không thể viết tường minh. Trong những trường hợp này, việc tính đạo hàm riêng là bất khả thi hoặc cho kết quả không đáng tin cậy.
Phương Pháp Mô Phỏng Monte Carlo – Tiếp Cận Hiện Đại Theo ISO 15530-4
Để vượt qua giới hạn của phương pháp GUM, tiêu chuẩn ISO 15530-4 và tài liệu bổ sung JCGM 101 khuyến nghị sử dụng phương pháp mô phỏng Monte Carlo. Đây là cách tiếp cận được coi là toàn diện nhất cho bài toán không đảm bảo đo trên máy CMM.
Nguyên lý cốt lõi:
Thay vì tuyến tính hóa hàm đo để lan truyền phương sai, phương pháp Monte Carlo thực hiện truyền toàn bộ phân bố xác suất qua mô hình. Với $M$ lần lặp (thường $M \geq 10^6$), mỗi lần lặp thứ $r$ tiến hành lấy mẫu ngẫu nhiên $x_i^{(r)}$ từ phân bố xác suất $p(X_i)$ của từng thành phần không đảm bảo:
$$y^{(r)} = f\left(x_1^{(r)}, x_2^{(r)}, \ldots, x_N^{(r)}\right), \quad r = 1, 2, \ldots, M$$
Phân bố xác suất của đại lượng đầu ra $Y$ được xây dựng từ tập hợp ${y^{(1)}, y^{(2)}, \ldots, y^{(M)}}$. Ước lượng độ không đảm bảo chuẩn là:
$$u(y) = \sqrt{\frac{1}{M-1}\sum_{r=1}^{M}\left(y^{(r)} – \bar{y}\right)^2}$$
Khoảng phủ ở mức tin cậy $p$ (ví dụ 95%) được xác định trực tiếp từ phân vị của phân bố thực nghiệm – không cần giả định phân bố chuẩn:
$$\Pr\left(y_{low} \leq Y \leq y_{high}\right) = p$$
trong đó $y_{low}$ và $y_{high}$ là các phân vị $\frac{1-p}{2}$ và $\frac{1+p}{2}$ của phân bố mô phỏng.
Ứng dụng trên máy CMM Hexagon theo mô hình máy CMM ảo:
Trong bài toán CMM thực tế, mô hình sai số hình học của máy được mô tả bởi ma trận biến đổi đồng nhất tích lũy qua các trục:
$$
\mathbf{T}_{total}
=
\mathbf{T}_1(X_1)
\cdot \mathbf{T}_2(X_2)
\cdot \mathbf{T}_3(X_3)
\cdot \mathbf{T}_{probe}
$$
trong đó mỗi $\mathbf{T}_i$ là ma trận biến đổi $4 \times 4$ mang thông tin về sai số tịnh tiến và sai số góc của trục thứ $i$. Mỗi lần lặp Monte Carlo, các phần tử sai số của ma trận được lấy mẫu từ phân bố xác suất đã được xác định qua hiệu chuẩn cơ sở.
Điều này có nghĩa là: để thực hiện đúng đánh giá độ không đảm bảo đo theo Monte Carlo trên máy CMM, người thực hiện phải:
- Xác định và định lượng phân bố xác suất của từng nguồn sai số (thường gồm hơn 20 thành phần cho máy CMM ba trục)
- Xây dựng mô hình máy CMM ảo mô phỏng đặc trưng hình học của phép đo cụ thể
- Thực hiện hàng triệu vòng lặp mô phỏng và phân tích phân bố kết quả
- Xác nhận tính hợp lệ của mô phỏng theo tiêu chí quy định trong JCGM 101
Đây là quy trình hoàn toàn vượt ngoài tầm của bảng tính thông thường, và ngay cả phần mềm chuyên dụng đơn giản cũng không thể xử lý đúng cách với các đặc trưng hình học phức tạp như độ phẳng, độ trụ hay vị trí thực của nhiều lỗ đồng thời.
Phương Pháp Suy Luận Bayesian – Tích Hợp Tri Thức Tiên Nghiệm
Một hướng tiếp cận ngày càng được quan tâm trong cộng đồng đo lường chính xác là phương pháp Bayesian. Khác với GUM (tiếp cận theo trường phái tần suất), phương pháp Bayesian coi độ không đảm bảo đo là sự phản ánh trạng thái tri thức, và cho phép tích hợp thông tin tiên nghiệm (dữ liệu hiệu chuẩn lịch sử, thông tin từ nhà sản xuất) vào bài toán ước lượng.
Phân bố hậu nghiệm của tham số $\theta$ được cập nhật theo định lý Bayes:
$$p(\theta | \mathbf{D}) \propto p(\mathbf{D} | \theta) \cdot p(\theta)$$
trong đó $p(\theta)$ là phân bố tiên nghiệm, $p(\mathbf{D} | \theta)$ là hàm hợp lý (likelihood) của dữ liệu quan sát $\mathbf{D}$, và $p(\theta | \mathbf{D})$ là phân bố hậu nghiệm dùng để suy ra độ không đảm bảo đo. Việc tính toán phân bố hậu nghiệm trong các mô hình phức tạp đòi hỏi kỹ thuật lấy mẫu Markov Chain Monte Carlo (MCMC), một lĩnh vực chuyên sâu đòi hỏi cả nền tảng thống kê lẫn năng lực tính toán đặc thù.
Vì Sao Không Thể Tự Tính Độ Không Đảm Bảo Đo Bằng Excel Thông Thường
Phần lớn phòng đo tại các nhà máy hiện nay vẫn cố gắng lập bảng tính để tính độ không đảm bảo đo. Nhưng Excel có những giới hạn cố hữu không thể vượt qua:
Thứ nhất, Excel không thể thực hiện mô phỏng Monte Carlo với hàng triệu vòng lặp một cách ổn định và có cấu trúc, đặc biệt khi mô hình đo có nhiều thành phần tương quan với nhau.
Thứ hai, bảng tính không thể xử lý tự động phân bố xác suất phi chuẩn (phân bố chữ nhật, phân bố hình thang, phân bố cong hai phía).
Thứ ba, đối với các đặc trưng hình học phức tạp như độ trụ hay vị trí thực, không có công thức tường minh để nhập vào ô tính – bản thân hàm đo đã là một thuật toán phi tuyến nhiều bước.
Thứ tư, báo cáo độ không đảm bảo tạo ra từ Excel không thể được phòng kiểm định công nhận vì không đáp ứng yêu cầu về truy xuất phương pháp và kiểm soát phiên bản.
Dịch Vụ Hiệu Chuẩn Máy CMM Hexagon Của BKCAL
Nhận thức rõ những thách thức kỹ thuật trên, BKCAL đã xây dựng một hệ sinh thái dịch vụ hiệu chuẩn hoàn chỉnh, trong đó hiệu chuẩn máy CMM Hexagon là một trong những thế mạnh cốt lõi.
Phòng thí nghiệm được công nhận theo ISO/IEC 17025
BKCAL hoạt động trong phòng thí nghiệm hiệu chuẩn được công nhận theo tiêu chuẩn ISO/IEC 17025 – tiêu chuẩn quốc tế cao nhất về năng lực phòng thí nghiệm đo lường và thử nghiệm. Điều này đảm bảo mọi chứng nhận hiệu chuẩn do BKCAL cấp đều có giá trị pháp lý và được thừa nhận trong hệ thống thỏa thuận thừa nhận lẫn nhau quốc tế (ILAC MRA), đáp ứng yêu cầu của các chuỗi cung ứng toàn cầu.
Đội ngũ kỹ thuật viên nhiều năm kinh nghiệm
Các kỹ thuật viên của BKCAL không chỉ được đào tạo bài bản về kỹ thuật đo lường tọa độ, mà còn có kinh nghiệm thực tế xử lý các tình huống phức tạp trên nhiều dòng máy CMM của Hexagon như dòng máy cầu di động (Brown & Sharpe, Leitz, DEA) và cánh tay đo linh hoạt (Romer). Đội ngũ này có thể thực hiện hiệu chuẩn tại phòng thí nghiệm của BKCAL hoặc đến tận nhà máy của khách hàng, đảm bảo không gián đoạn sản xuất.
Phần Mềm BKCAL Pro – Giải Pháp Tính Độ Không Đảm Bảo Đo Vượt Trội
Đây là điểm khác biệt mang tính đột phá của BKCAL so với các đơn vị hiệu chuẩn thông thường. BKCAL Pro là phần mềm chuyên dụng được phát triển riêng để tính toán và lập báo cáo độ không đảm bảo đo cho nhiều loại thiết bị đo lường, bao gồm máy CMM với đặc trưng hình học phức tạp.
Phần mềm BKCAL Pro hỗ trợ đầy đủ ba phương pháp đánh giá độ không đảm bảo đo hiện đại:
- Phương pháp GUM: Tự động tính hệ số độ nhạy cảm, lan truyền phương sai và tính bậc tự do hiệu dụng theo Welch-Satterthwaite, kể cả khi các thành phần có tương quan với nhau
- Phương pháp Monte Carlo: Thực hiện hàng triệu vòng lặp mô phỏng với nhiều loại phân bố xác suất (chuẩn, chữ nhật, hình thang, Student-t, cung tròn), tự động xác định khoảng phủ không cần giả định phân bố đầu ra, phù hợp cho các bài toán hàm đo phi tuyến như trong CMM
- Phương pháp Bayesian/MCMC: Tích hợp tri thức tiên nghiệm từ các lần hiệu chuẩn trước, cập nhật ước lượng độ không đảm bảo theo dữ liệu mới – đặc biệt hữu ích cho thiết bị có lịch sử hiệu chuẩn dài hạn
Tất cả những gì phần mềm Excel không làm được, BKCAL Pro xử lý tự động và xuất báo cáo theo định dạng chuẩn phòng thí nghiệm, sẵn sàng nộp cho khách hàng, cơ quan kiểm định hay tổ chức công nhận.
Tần Suất Hiệu Chuẩn Và Những Dấu Hiệu Cần Hiệu Chuẩn Ngay
Theo khuyến nghị của Hexagon và thông lệ ngành, máy CMM nên được hiệu chuẩn ít nhất một lần mỗi năm trong điều kiện vận hành bình thường. Tuy nhiên, cần thực hiện hiệu chuẩn sớm hơn nếu phát hiện các dấu hiệu sau:
Kết quả đo trên vật mẫu kiểm tra định kỳ bắt đầu lệch khỏi giá trị chứng nhận vượt quá ngưỡng kiểm soát. Máy xảy ra va đập cơ học dù nhẹ. Môi trường vận hành thay đổi đột ngột (chuyển phòng, thay đổi hệ thống điều hòa không khí). Kết quả đo bộc lộ xu hướng trôi dần theo một chiều trên biểu đồ kiểm soát. Máy được đưa vào bảo dưỡng lớn hoặc thay thế bộ phận cơ học quan trọng.
Liên Hệ BKCAL Để Được Tư Vấn Và Báo Giá Hiệu Chuẩn
Nếu doanh nghiệp bạn đang vận hành máy CMM Hexagon và cần dịch vụ hiệu chuẩn đảm bảo tiêu chuẩn quốc tế, BKCAL sẵn sàng hỗ trợ từ khâu tư vấn lịch trình hiệu chuẩn, thực hiện đo kiểm, đến lập báo cáo độ không đảm bảo đo theo phương pháp phù hợp nhất với yêu cầu cụ thể của bạn.
Với phòng thí nghiệm chuẩn ISO/IEC 17025, đội kỹ thuật viên nhiều kinh nghiệm thực chiến và phần mềm BKCAL Pro độc quyền xử lý GUM, Monte Carlo và Bayesian – BKCAL mang lại sự an tâm mà bảng tính Excel không bao giờ có thể cung cấp.
BKCAL – Đo Lường Chính Xác, Quyết Định Đúng Đắn.
