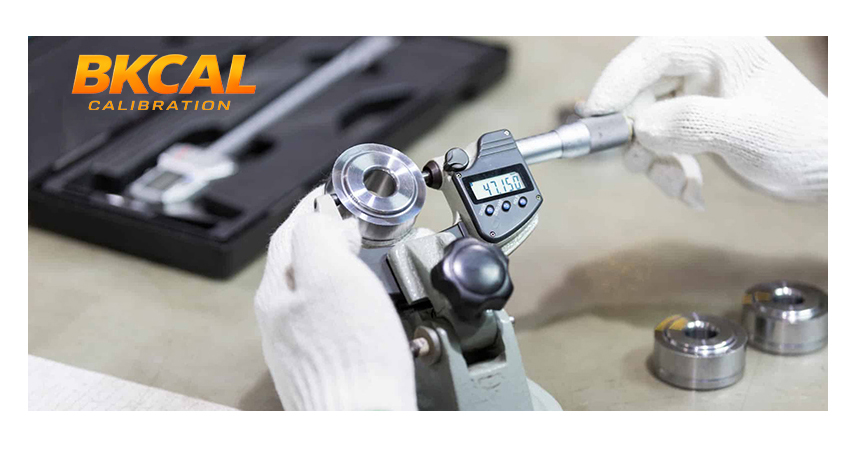

Thước vặn đo ngoài (panme đo ngoài) là một dụng cụ đo lường chính xác cao (đến 0,001 mm), việc hiệu chuẩn thước vặn đo ngoài theo định kỳ là bắt buộc để kiểm soát sai số, giảm sai sót khi sản xuất và đáp ứng tiêu chuẩn ISO/IEC 17025, IATF 16949, ISO 9001 trong sản xuất.
Xem thêm: Hiệu Chuẩn Thước Cặp (Caliper): Dịch Vụ, Báo Giá và Quy Trình Chi Tiết
Thông Tin Cơ Bản
| Chỉ số nổi bật | Giá trị tham khảo | Ý nghĩa khi vận hành |
| Độ phân giải phổ biến | 0,01 mm (dòng cơ), 0,001 mm (dòng điện tử) | Khả năng đọc nhỏ – cần kiểm soát sai số hệ thống |
| Sai lệch hay gặp sau 6 tháng | 2–8 µm | Nếu không hiệu chuẩn sai số có thể vượt quá dung sai cho phép |
| Tỷ lệ panme cần vệ sinh trước hiệu chuẩn | 40–60% | Bụi/bavia làm tăng ma sát → kết quả sai lệch nhiều |
| Tiết kiệm chi phí sau hiệu chuẩn | 10–30% chi phí kiểm soát | Giảm sản phẩm lỗi, tối ưu quy trình giúp tăng năng suất |
| Thời gian hiệu chuẩn tại lab | 30–60 phút/chiếc | Dựa vào model & phụ kiện đi kèm |
Nghiên Cứu Thực Tế: Vì Sao Hiệu Chuẩn Panme Quan Trọng?
Một xưởng gia công trục nhỏ (batch ~5.000 sp/tháng) dùng panme kích thước 0–25 mm để kiểm tra cổ trục đường kính 0,7mm. Sau 8 tháng không hiệu chuẩn, panme bị sai số 0,03 mm do mòn mặt đo và thiếu vệ sinh. Kết quả:
- 3 lô hàng bị khách trả do vượt giới hạn trên; tỷ lệ phế phẩm tăng 1,8%.
- Truy nguyên nhân: panme đọc “nhỏ hơn giá trị thực” ⇒ sai số kết quả đo lớn.
- Khắc phục: hiệu chuẩn toàn bộ panme, thay cặp mặt đo mòn, ban hành quy định vệ sinh lại sau mỗi ca.
- Sau 2 tháng: phế phẩm giảm còn 0,6%; thời gian kiểm tra giảm 15% nhờ thao tác hiệu chuẩn.
Bài học: Lệch rất nhỏ ở panme (vài µm) đủ khiến lô hàng vượt dung sai, đặc biệt với chi tiết mỏng, bề mặt mài, hoặc yêu cầu cấp chính xác cao.
Nguyên Lý Hoạt Động Cơ Bản
Trục vít – đai ốc (spindle–sleeve): Panme dùng ren chính xác (bước ren thường 0,5 mm/vòng). Mỗi vòng quay của ống vặn dịch chuyển trục đo một khoảng đúng bằng bước ren ⇒ đo chiều dài bằng dịch chuyển tuyến tính của trục.
Mặt đo (anvil & spindle face): Thường phủ carbide chống mòn. Độ phẳng của bề mặt đo ảnh hưởng trực tiếp đến sai số hệ thống.
Cơ cấu lực siết (ratchet/friction thimble): Đảm bảo áp lực đo không đổi (tránh bóp méo chi tiết). Siết đến khi “tạch” để dừng – hạn chế quá lực.
Vạch chia & hiển thị:
- Loại cơ: ống thân + ống vặn với vạch chia 0,01 mm.

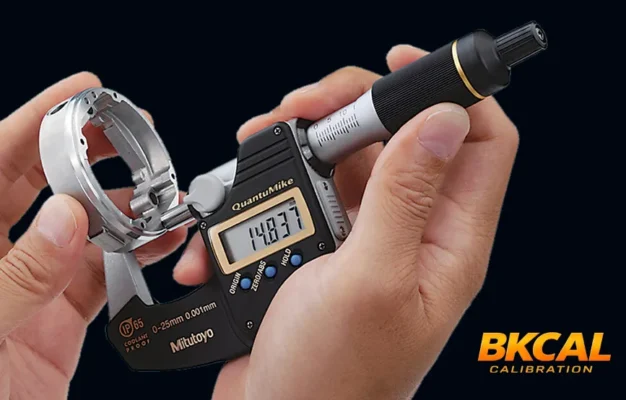

- Loại điện tử: cảm biến, hiển thị 0,001 mm; có chức năng hold/zero/ABS/INC.
Sai số của thước vặn đo ngoài ảnh hưởng bởi các yếu tố sau:
- Nhiệt: Đây là một trong nhưng yếu tố gây nên sai số do giãn nở của vật liệu làm thước vặn.
- Abbe error (đường đo lệch trục), độ song song mặt đo, ma sát ren, độ sạch bề mặt.
- Kỹ thuật thao tác của người đo (lực siết, thời gian giữ, vị trí đo).
Phân Loại Chi Tiết Các Loại Panme Đo Ngoài
| Loại panme | Khoảng đo điển hình | Độ phân giải | Độ chính xác điển hình* | Đặc điểm kỹ thuật nổi bật | Ứng dụng thực tế |
| Cơ (analog) | 0–25; 25–50; … | 0,01 mm | ±2–4 µm | Bền, không cần pin, giá tốt | Xưởng cơ khí, bảo trì |
| Điện tử (digital, IP54–IP65) | 0–25; 25–50; … | 0,001 mm | ±1–3 µm | Màn hình số, hold/ABS, chống bụi nước | Sản xuất hàng loạt, truy xuất dữ liệu |
| Panme lưỡi (Blade) | 0–25 | 0,01/0,001 mm | ±2–4 µm | Mỏ mỏng đo rãnh hẹp | Kiểm rãnh, mép mỏng |
| Panme ống (Tube) | 0–25 | 0,01/0,001 mm | ±2–4 µm | Mặt đo tròn | Đo thành ống, ống mỏng |
| Panme ren (Thread) | 0–25 | 0,01/0,001 mm | ±3–5 µm | Mỏ đo theo profin ren | Đo đường kính trung bình ren |

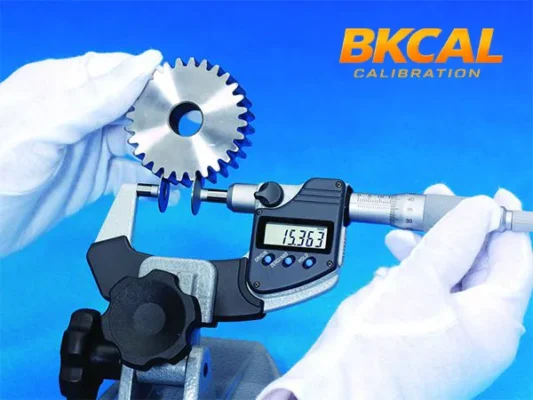

| Panme đĩa (Disk) | 0–25 | 0,01/0,001 mm | ±2–4 µm | Mặt đo đĩa mỏng | Vật liệu tấm, mép cắt |
| Panme đo lá/tôn | 0–25 | 0,01/0,001 mm | ±2–4 µm | Áp lực đo thấp | Tấm mỏng, vật liệu mềm |
| Panme dải dài (Interchangeable anvil) | 0–100+ | 0,01/0,001 mm | ±4–8 µm | Thay đe đo, tầm đo rộng | Chi tiết lớn, đa kích thước |
Ứng Dụng Trong Các Ngành
| Ngành | Nhu cầu | Loại panme khuyến nghị | Ghi chú |
| Gia công tiện–phay | Kiểm đường kính trục/bạc | Cơ/Digital 0–25; 25–50 | Vệ sinh sạch trước khi đo |
| Mài chính xác | Kiểm sau mài (µm) | Điện tử 0,001 mm; IP65 | Kiểm soát nhiệt & sạch bụi |
| Dập–cắt tấm | Bề dày tôn/lá | Panme đĩa/đo lá | Lực đo thấp, chống móp |
| Ống–fitting | Bề dày thành ống | Panme ống | Mặt đo tròn phù hợp |
| Khuôn mẫu | Chốt/định vị | Cơ hoặc Điện tử | Chú ý song song mặt đo |
| Ô tô–xe máy | Lắp ráp hàng loạt | Điện tử + lưu dữ liệu | Truy xuất SPC, chống bụi dầu |
| Điện–điện tử | Chi tiết mỏng | Điện tử lực thấp | Tránh biến dạng vật liệu |
Dịch Vụ Hiệu Chuẩn Thước Vặn Đo Ngoài Đạt Chuẩn ISO/IEC 17025
- Thực hiện theo phương pháp chuẩn, điều kiện môi trường kiểm soát 20 ± 1 °C, độ ẩm phù hợp.
- Sử dụng khối căn mẫu chuẩn (Gauge Blocks) được truy xuất chuẩn quốc gia/quốc tế.
- Xác định độ không đảm bảo đo (U) bằng phần mềm độc quyền của Công ty Hiệu chuẩn BKCAL theo mô hình GUM ; báo cáo minh bạch, dễ đọc cho audit.
- Cấp Giấy chứng nhận hiệu chuẩn cho từng thiết bị.
Quy Trình Hiệu Chuẩn Của BKCAL
- Tiếp nhận – đối chiếu thông tin dụng cụ, phạm vi đo, tình trạng.
- Vệ sinh, kiểm tra cơ khí: mặt đo, ren trục, bộ phận ratchet.
- Ổn nhiệt dụng cụ & căn mẫu (20 °C).

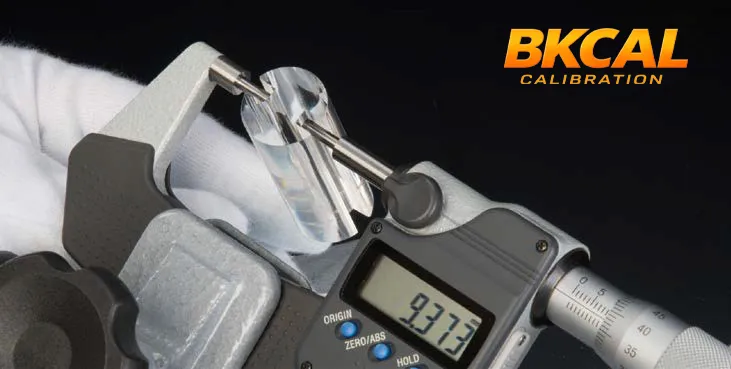

- Kiểm tra điểm 0, độ lặp lại, độ song song mặt đo.
- Hiệu chuẩn tại các điểm chuẩn trong dải (ví dụ: 0; 5; 10; 15; 20; 25 mm cho panme 0–25).
- Ghi nhận sai lệch từng điểm, đánh giá phù hợp tiêu chí.
- Tính U (GUM) bằng tool độc quyền của BKCAL.
- Tổng hợp kết quả, khuyến nghị tần suất và lưu ý sử dụng.
- Cấp chứng nhận & dán tem.
- Bàn giao – hướng dẫn bảo quản, lưu hồ sơ truy xuất.
Lưu ý: Đây là checklist cơ bản. Quy trình chi tiết (mức lực đo, thời gian ổn định, số lần lặp) là tài liệu nội bộ của BKCAL.
Tần Suất Hiệu Chuẩn Được Khuyến Nghị
| Mức sử dụng / Môi trường | Rủi ro | Tần suất gợi ý |
| Hàng ngày, dây chuyền sản xuất, môi trường bụi/dầu | Cao | 3 tháng/lần |
| Sản xuất định kỳ, môi trường xưởng tiêu chuẩn | Trung bình | 6 tháng/lần |
| Ít dùng, phòng lab/điều hòa ổn định | Thấp | 12 tháng/lần |
| Sau va chạm/rơi, nghi ngờ lệch | Đột xuất | Hiệu chuẩn ngay |
| Trước audit/PPAP/FAI | Tuân thủ | Theo yêu cầu khách hàng |
Lỗi Thường Gặp & Cách Khắc Phục Nhanh
- Bị bẩn mặt đo, bavia: vệ sinh bằng khăn không xơ + cồn ; không chà nhám mặt đo.
- Khi bị lệch điểm 0: kiểm tra ở căn mẫu 0; chỉnh theo hướng dẫn hãng, sau đó hiệu chuẩn lại.
- Ma sát thấy nặng tay: kiểm tra ren trục – bôi trơn chuyên dụng; nếu vẫn nặng, ngưng dùng và gửi công ty hiệu chuẩn đánh giá. .
- Khi sai số tăng theo hành trình: kiểm tra song song/độ phẳng mặt đo; đánh giá mòn – cân nhắc thay mặt đo.
Phương Pháp Bảo Quản Chuyên Nghiệp
- Lau sạch sau ca làm việc; cất hộp có gói hút ẩm.
- Tránh va đập, không kẹp vật đang quay/đang nóng.
- Không vượt giới hạn đo;
- Định kỳ kiểm tra điểm 0 bằng căn mẫu chuẩn trước khi dùng.
Dịch Vụ Hiệu Chuẩn Chuyên Nghiệp Của BKCAL
- Năng lực theo ISO/IEC 17025, thiết bị truy xuất chuẩn quốc gia/quốc tế.
- Tool tính U độc quyền (GUM) – báo cáo rõ, “audit-ready”.
- Hồ sơ số hóa, truy xuất nhanh theo serial/QR.
- Thời gian linh hoạt: nhận tại lab hoặc on-site theo lịch.
Những Câu Hỏi thường Gặp
1) Panme điện tử có cần hiệu chuẩn thường xuyên hơn panme cơ không?
Không bắt buộc; tần suất phụ thuộc mức sử dụng & môi trường. Tuy nhiên panme điện tử nhạy bụi/ẩm nên cần vệ sinh tốt và kiểm điểm 0 trước ca.
2) Tôi đo tấm mỏng hay bị “móp”, xử lý thế nào?
Dùng panme đĩa/đo lá, lực đo thấp, siết ratchet đúng cách; tránh quá lực và giữ thời gian đo ngắn.
3) Vì sao hiệu chuẩn yêu cầu ổn nhiệt 20 °C?
Giãn nở nhiệt ảnh hưởng µm trên mỗi cm. Ổn nhiệt giúp kết quả có khả năng lặp lại và so sánh được giữa các lần.
4) Khi nào phải hiệu chuẩn ngoài kỳ?
Sau rơi/va chạm, khi nghi ngờ lệch điểm 0, sau bảo trì lớn, trước audit/PPAP/FAI.
5) Báo cáo có tính độ không đảm bảo đo (U) không?
Có. Báo cáo của Công ty Hiệu chuẩn BKCAL trình bày U (k=2, ~95%) minh bạch; có thể kèm file dữ liệu theo yêu cầu.
Bạn cần hiệu chuẩn thước vặn đo ngoài cho dây chuyền, audit sắp tới, hay muốn chuẩn hóa tần suất để giảm chi phí?
Liên hệ BKCAL để được khảo sát miễn phí, lên lịch hiệu chuẩn linh hoạt, báo giá minh bạch, và phần mềm tính (U) độc quyền giúp hồ sơ “audit-ready”.
Kết Luận
Hiệu chuẩn thước vặn đo ngoài là mắt xích quyết định trong kiểm soát dung sai và chất lượng. Với quy trình theo ISO/IEC 17025, căn mẫu truy xuất, cùng công cụ tính Độ Không Đảm Bảo Đo độc quyền, Hiệu chuẩn BKCAL giúp bạn giảm rủi ro, tối ưu chi phí và sẵn sàng vượt qua mọi kỳ audit.
