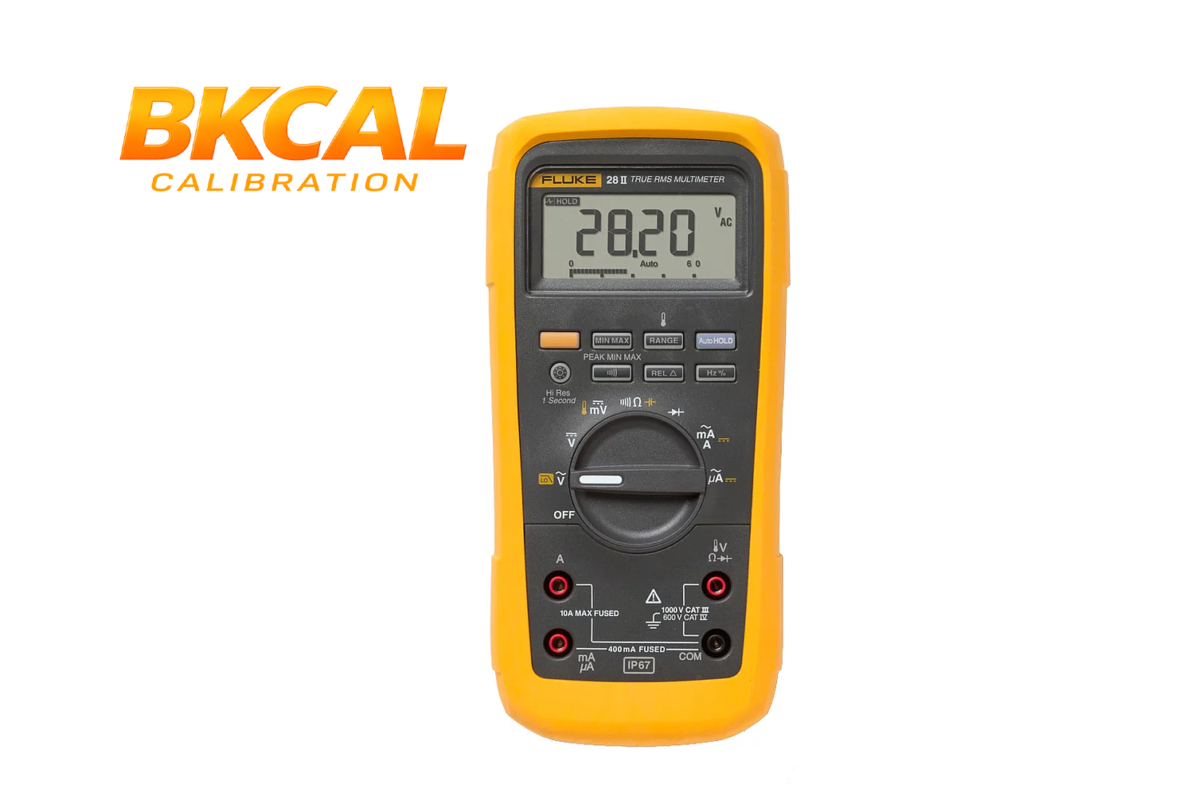

Tổng quan về Đồng Hồ Vạn Năng
Đồng hồ vạn năng là thiết bị đo lường điện tử không thể thiếu trong các lĩnh vực điện, điện tử và công nghiệp. Thiết bị có khả năng đo nhiều đại lượng khác nhau như điện áp một chiều và xoay chiều, dòng điện, điện trở, tần số và nhiều thông số khác. Sau thời gian sử dụng, độ chính xác của thiết bị có thể bị suy giảm do nhiều yếu tố như mài mòn linh kiện, tác động môi trường, và dao động nhiệt độ.
Hiệu chuẩn đồng hồ vạn năng là quá trình so sánh kết quả đo của thiết bị với thiết bị chuẩn có độ chính xác cao hơn, từ đó xác định sai số và đưa ra giá trị độ không đảm bảo đo. Quy trình này đảm bảo thiết bị luôn hoạt động trong phạm vi cho phép và cung cấp kết quả đo tin cậy.
Tầm quan trọng của Hiệu Chuẩn
Đảm bảo độ chính xác đo lường
Trong sản xuất công nghiệp, các phép đo điện chính xác quyết định chất lượng sản phẩm cuối cùng. Một sai số nhỏ trong đo lường có thể dẫn đến hậu quả nghiêm trọng như sản phẩm lỗi, thiết bị hỏng hóc, hoặc thậm chí nguy hiểm đến an toàn con người.
Tuân thủ tiêu chuẩn quốc tế
Các tiêu chuẩn như ISO 9001, ISO 17025 yêu cầu thiết bị đo lường phải được hiệu chuẩn định kỳ. Việc tuân thủ không chỉ nâng cao uy tín doanh nghiệp mà còn đảm bảo sản phẩm đạt chất lượng xuất khẩu.
Tăng tuổi thọ thiết bị
Hiệu chuẩn định kỳ giúp phát hiện sớm các vấn đề kỹ thuật, từ đó có biện pháp bảo dưỡng kịp thời, kéo dài tuổi thọ và giảm chi phí thay thế thiết bị.
Điều kiện Môi Trường Hiệu Chuẩn
Để đảm bảo kết quả hiệu chuẩn chính xác, cần đáp ứng các điều kiện sau:
Nhiệt độ: $(23 \pm 5)°\text{C}$
Độ ẩm tương đối: $(40 \div 80)%\text{RH}$
Điều kiện khác:
- Địa điểm hiệu chuẩn phải đủ sáng
- Xa các nguồn sinh nhiệt và sinh gió
- Không bị rung động
- Thiết bị cần được đặt trong môi trường hiệu chuẩn ít nhất 8 giờ trước khi thực hiện
- Thiết bị chuẩn và thiết bị đo phải được bật ổn nhiệt tối thiểu 30 phút
Thiết Bị Chuẩn Cần Thiết
Để thực hiện hiệu chuẩn chuyên nghiệp, cần có:
- Nguồn chuẩn đa năng (Multifunction Calibrator) – cung cấp điện áp, dòng điện một chiều và xoay chiều
- Điện trở chuẩn hoặc cuộn điện trở chuẩn
- Thiết bị đo lường phụ trợ khác tùy theo yêu cầu
Tất cả thiết bị chuẩn phải có độ chính xác cao hơn thiết bị đo theo tỷ lệ 1:3 (nguyên tắc TUR – Test Uncertainty Ratio).
Quy Trình Hiệu Chuẩn Chi Tiết
Kiểm tra bên ngoài
Trước khi tiến hành hiệu chuẩn, cần kiểm tra:
- Đầy đủ ký hiệu đơn vị đo, tên hoặc ký hiệu nhà sản xuất
- Ký hiệu các cực đo, giắc cắm rõ ràng
- Vỏ máy không bị nứt vỡ, biến dạng
- Màn hình hiển thị rõ nét, không bị mờ hoặc lỗi điểm ảnh
Kiểm tra kỹ thuật
Kiểm tra nguồn cung cấp:
- Đảm bảo nguồn điện đúng theo yêu cầu của nhà sản xuất
- Kiểm tra pin hoặc nguồn ngoài hoạt động bình thường
- Các cầu chì, mạch bảo vệ còn hoạt động tốt
Kiểm tra điện trở cách điện:
Đo điện trở cách điện giữa các cực đo và vỏ máy. Giá trị thường phải đạt:
$$R_{\text{cách điện}} \geq 20 , \text{M}\Omega$$
Kiểm tra độ bền cách điện:
Áp một điện áp thử nghiệm (thường 500V AC trong 1 phút) để kiểm tra khả năng chịu đựng điện áp của thiết bị.
Hiệu chuẩn điện áp một chiều (DC Voltage)
Các điểm hiệu chuẩn:
Đối với mỗi dải đo, chọn ít nhất 5 điểm:
- 0%, 25%, 50%, 75%, 100% của thang đo
- Đối với thiết bị hiển thị 5 số hoặc 5½ số: hiệu chuẩn cả giá trị âm và dương
- Các thiết bị khác: chỉ cần giá trị dương
Ví dụ: Dải đo 100V DC
- Điểm 1: 0V
- Điểm 2: 25V
- Điểm 3: 50V
- Điểm 4: 75V
- Điểm 5: 100V
Phương pháp thực hiện:
- Kết nối nguồn chuẩn với đồng hồ vạn năng theo đúng cực tính
- Đặt nguồn chuẩn về giá trị cần hiệu chuẩn
- Đọc giá trị hiển thị trên đồng hồ vạn năng
- Ghi lại kết quả và tính sai số
Tính sai số tuyệt đối:
$$\Delta V = V_{\text{đo}} – V_{\text{chuẩn}}$$
Tính sai số tương đối:
$$\delta V = \frac{V_{\text{đo}} – V_{\text{chuẩn}}}{V_{\text{chuẩn}}} \times 100%$$
Hiệu chuẩn điện áp xoay chiều (AC Voltage)
Tương tự như điện áp một chiều, nhưng cần chú ý:
Tần số hiệu chuẩn:
Đối với mỗi dải đo, thực hiện hiệu chuẩn ít nhất tại 2 tần số:
- 50 Hz hoặc 60 Hz (tần số lưới điện)
- 1 kHz (tần số trung bình)
Đối với thiết bị có nhiều băng tần, cần hiệu chuẩn ít nhất 1 tần số cho mỗi băng tần.
Hiệu chuẩn dòng điện
Dòng điện một chiều (DC Current):
- Hiệu chuẩn ở giá trị dương
- 5 điểm cho mỗi dải đo
Dòng điện xoay chiều (AC Current):
- Hiệu chuẩn ít nhất ở 50Hz hoặc 1kHz
- 5 điểm cho mỗi dải đo
Lưu ý an toàn:
- Đảm bảo dòng điện không vượt quá giới hạn của thiết bị
- Kiểm tra cầu chì trước khi đo dòng lớn
Hiệu chuẩn điện trở
Chọn các giá trị điện trở chuẩn phù hợp với từng dải đo:
- Dải $200\Omega$: Hiệu chuẩn tại 0, 50, 100, 150, 200$\Omega$
- Dải $2\text{k}\Omega$: Hiệu chuẩn tại 0, 0.5, 1.0, 1.5, 2.0$\text{k}\Omega$
- Tương tự cho các dải khác
Công thức tính sai số:
$$\delta R = \frac{R_{\text{đo}} – R_{\text{chuẩn}}}{R_{\text{chuẩn}}} \times 100%$$
Tính Toán Độ Không Đảm Bảo Đo
Độ không đảm bảo đo (measurement uncertainty) là thông số quan trọng nhất trong hiệu chuẩn, thể hiện khoảng giá trị mà giá trị thực có thể nằm trong đó.
Phương pháp GUM (Guide to the Expression of Uncertainty in Measurement)
Đây là phương pháp chuẩn quốc tế được sử dụng rộng rãi.
Mô hình toán học:
Giả sử kết quả đo $Y$ phụ thuộc vào các đại lượng đầu vào $X_1, X_2, …, X_N$:
$$Y = f(X_1, X_2, …, X_N)$$
Độ không đảm bảo chuẩn tổng hợp:
Sử dụng định luật truyền độ không đảm bảo:
$$u_c(y) = \sqrt{\sum_{i=1}^{N} \left(\frac{\partial f}{\partial x_i}\right)^2 u^2(x_i) + 2\sum_{i=1}^{N-1}\sum_{j=i+1}^{N} \frac{\partial f}{\partial x_i}\frac{\partial f}{\partial x_j}u(x_i, x_j)}$$
Trong đó:
- $u_c(y)$ là độ không đảm bảo chuẩn tổng hợp
- $\frac{\partial f}{\partial x_i}$ là hệ số nhạy (sensitivity coefficient)
- $u(x_i)$ là độ không đảm bảo chuẩn của đại lượng $X_i$
- $u(x_i, x_j)$ là hiệp phương sai giữa $X_i$ và $X_j$
Nếu các đại lượng đầu vào độc lập (không tương quan), công thức đơn giản hóa:
$$u_c(y) = \sqrt{\sum_{i=1}^{N} c_i^2 \cdot u^2(x_i)}$$
với $c_i = \frac{\partial f}{\partial x_i}$ là hệ số nhạy.
Độ không đảm bảo mở rộng:
Để có độ tin cậy cao hơn (thường 95%), tính độ không đảm bảo mở rộng:
$$U = k \cdot u_c(y)$$
Trong đó $k$ là hệ số phủ (coverage factor), thường $k = 2$ cho độ tin cậy 95%.
Ví dụ thực tế: Hiệu chuẩn điện áp DC
Giả sử hiệu chuẩn điện áp 10V DC, các nguồn độ không đảm bảo:
Các thành phần độ không đảm bảo:
- Độ không đảm bảo của thiết bị chuẩn $u_1$:Từ giấy chứng nhận: $U_{\text{cal}} = 0.015%$ với $k=2$$$u_1 = \frac{0.015% \times 10\text{V}}{2} = 0.75 , \text{mV}$$
- Độ không đảm bảo của thiết bị đo $u_2$:Từ độ phân giải: Nếu độ phân giải là 1mVGiả sử phân bố hình chữ nhật:$$u_2 = \frac{\text{độ phân giải}}{2\sqrt{3}} = \frac{1\text{mV}}{2\sqrt{3}} = 0.29 , \text{mV}$$
- Độ không đảm bảo do lặp lại $u_3$:Thực hiện $n=10$ lần đo, độ lệch chuẩn $s = 0.5$ mV$$u_3 = \frac{s}{\sqrt{n}} = \frac{0.5}{\sqrt{10}} = 0.16 , \text{mV}$$
- Độ không đảm bảo do nhiệt độ $u_4$: Hệ số nhiệt độ: $\alpha = 0.0001% /1°\text{C}$ Độ dao động nhiệt độ: $\Delta T = \pm 2°\text{C}$
Giả sử phân bố hình chữ nhật:
$$u_4 = \frac{\alpha \times V \times \Delta T}{\sqrt{3}} = \frac{0.2% \times \text{10000} \times 2}{\sqrt{3}} = 0.12 \text{mV}$$
Tính độ không đảm bảo tổng hợp:
Giả sử các thành phần độc lập:
$$u_c = \sqrt{u_1^2 + u_2^2 + u_3^2 + u_4^2}$$
$$u_c = \sqrt{(0.75)^2 + (0.29)^2 + (0.16)^2 + (0.12)^2} = 0.83 , \text{mV}$$
Độ không đảm bảo mở rộng:
$$U = 2 \times 0.83 = 1.66 , \text{mV}$$
Kết quả báo cáo:
$$V = (10.000 \pm 0.002) , \text{V}, \quad k=2$$
Phương pháp Monte Carlo
Khi mô hình phức tạp hoặc không thể tính đạo hàm, phương pháp Monte Carlo là giải pháp hiệu quả.
Nguyên lý:
- Gán phân bố xác suất cho mỗi đại lượng đầu vào $X_i$
- Sinh ngẫu nhiên $M$ bộ giá trị $(x_1, x_2, …, x_N)$ từ các phân bố này
- Tính $y_j = f(x_{1,j}, x_{2,j}, …, x_{N,j})$ cho mỗi bộ
- Phân tích phân bố xác suất của $Y$ từ $M$ giá trị $y_j$
Độ không đảm bảo chuẩn:
$$u_c(y) = \sqrt{\frac{1}{M-1}\sum_{j=1}^{M}(y_j – \bar{y})^2}$$
với $\bar{y} = \frac{1}{M}\sum_{j=1}^{M}y_j$
Khoảng tin cậy 95%:
Sắp xếp $M$ giá trị $y_j$ theo thứ tự tăng dần, khoảng tin cậy là:
$$[y_{2.5\%},\, y_{97.5\%}]$$
Ưu điểm của Monte Carlo:
- Không cần tính đạo hàm
- Áp dụng được cho mô hình phi tuyến phức tạp
- Cho phép phân bố đầu vào bất kỳ
- Phát hiện độ lệch (skewness) của phân bố đầu ra
- Số lần lặp $M$ thường từ 10,000 đến 1,000,000 tùy độ chính xác yêu cầu
Phương pháp Bayesian
Phương pháp Bayesian kết hợp thông tin tiên nghiệm (prior) với dữ liệu đo để cập nhật độ tin cậy.
Định lý Bayes:
$$p(\theta|y) = \frac{p(y|\theta) \cdot p(\theta)}{p(y)}$$
Trong đó:
- $p(\theta|y)$ là phân bố hậu nghiệm (posterior) của tham số $\theta$ sau khi có dữ liệu $y$
- $p(y|\theta)$ là hàm khả năng (likelihood)
- $p(\theta)$ là phân bố tiên nghiệm (prior)
- $p(y)$ là hằng số chuẩn hóa
Ứng dụng trong hiệu chuẩn:
Giả sử hiệu chuẩn điện trở $R$, có thông tin tiên nghiệm từ lần hiệu chuẩn trước:
$$R \sim N(\mu_{\text{prior}}, \sigma_{\text{prior}}^2)$$
Thực hiện $n$ phép đo mới, thu được trung bình $\bar{x}$ và độ lệch chuẩn $s$.
Cập nhật Bayesian (với phân bố chuẩn):
Phân bố hậu nghiệm:
$$R|x \sim N(\mu_{\text{post}}, \sigma_{\text{post}}^2)$$
với:
$$\mu_{\text{post}} = \frac{\frac{\mu_{\text{prior}}}{\sigma_{\text{prior}}^2} + \frac{n\bar{x}}{s^2}}{\frac{1}{\sigma_{\text{prior}}^2} + \frac{n}{s^2}}$$
$$\frac{1}{\sigma_{\text{post}}^2} = \frac{1}{\sigma_{\text{prior}}^2} + \frac{n}{s^2}$$
Ưu điểm của phương pháp Bayesian:
- Tận dụng thông tin từ lần hiệu chuẩn trước
- Cập nhật liên tục khi có dữ liệu mới
- Xử lý tốt trường hợp ít dữ liệu
- Cung cấp khoảng tin cậy (credible interval) dễ hiểu
Bảng Tổng Hợp Độ Không Đảm Bảo
| Thành phần | Ký hiệu | Nguồn gốc | Phân bố | Độ chia | Độ KĐBĐ chuẩn |
|---|---|---|---|---|---|
| Thiết bị chuẩn | $u_1$ | Giấy chứng nhận | Chuẩn | $k=2$ | $u_1$ |
| Độ phân giải | $u_2$ | Catalog | Chữ nhật | $\sqrt{3}$ | $u_2$ |
| Lặp lại | $u_3$ | Thống kê | Chuẩn | $\sqrt{n}$ | $u_3$ |
| Nhiệt độ | $u_4$ | Ước lượng | Chữ nhật | $\sqrt{3}$ | $u_4$ |
| Độ ẩm | $u_5$ | Ước lượng | Chữ nhật | $\sqrt{3}$ | $u_5$ |
$$u_c = \sqrt{\sum_{i=1}^{5}u_i^2}$$
Giải Pháp Hiệu Chuẩn Chuyên Nghiệp từ BKCAL
Để đảm bảo quy trình hiệu chuẩn chính xác và tuân thủ tiêu chuẩn quốc tế, việc lựa chọn đơn vị hiệu chuẩn uy tín là vô cùng quan trọng. BKCAL tự hào là một trong những đơn vị hàng đầu trong lĩnh vực hiệu chuẩn thiết bị đo lường tại Việt Nam.
Điểm mạnh của BKCAL
Phòng thí nghiệm được công nhận:
BKCAL sở hữu phòng thí nghiệm đạt tiêu chuẩn ISO/IEC 17025, đảm bảo năng lực kỹ thuật và chất lượng dịch vụ hiệu chuẩn. Mọi quy trình đều tuân thủ nghiêm ngặt các tiêu chuẩn quốc tế như ISO 9001, đảm bảo tính truy xuất nguồn gốc đo lường.
Đội ngũ kỹ thuật viên giàu kinh nghiệm:
Với đội ngũ nhân viên được đào tạo bài bản, có nhiều năm kinh nghiệm trong lĩnh vực đo lường, BKCAL cam kết cung cấp dịch vụ hiệu chuẩn chính xác và nhanh chóng. Kỹ thuật viên được cập nhật liên tục về các phương pháp và công nghệ hiệu chuẩn mới nhất.
Phần mềm BKCAL Pro – Công cụ tính toán ĐKĐBĐ đột phá:
Điểm khác biệt lớn nhất của BKCAL là phần mềm BKCAL Pro – một công cụ mạnh mẽ hỗ trợ tính toán độ không đảm bảo đo cho nhiều loại thiết bị phức tạp. Trong khi Excel thông thường chỉ xử lý được các tính toán cơ bản, BKCAL Pro tích hợp đầy đủ ba phương pháp tiên tiến:
Phương pháp GUM tự động:
- Tự động tính toán hệ số nhạy (sensitivity coefficients)
- Xử lý các mô hình đo lường phức tạp với nhiều đại lượng đầu vào
- Tính toán hiệp phương sai giữa các đại lượng tương quan
- Xuất báo cáo chi tiết theo đúng chuẩn quốc tế
Phương pháp Monte Carlo:
- Thực hiện mô phỏng lên đến hàng triệu lần lặp
- Xử lý các mô hình phi tuyến mà GUM khó áp dụng
- Hiển thị phân bố xác suất đầu ra trực quan
- Tính toán khoảng tin cậy chính xác cho các phân bố không chuẩn
- Phân tích độ nhạy và đóng góp của từng nguồn độ không đảm bảo
Phương pháp Bayesian:
- Kết hợp thông tin từ lần hiệu chuẩn trước
- Cập nhật độ tin cậy theo thời gian
- Tối ưu hóa tần suất hiệu chuẩn
- Giảm chi phí bằng cách sử dụng hiệu quả dữ liệu lịch sử
Ưu việt của BKCAL Pro so với Excel:
- Xử lý mô hình phức tạp: Excel gặp khó khăn với các mô hình có nhiều đại lượng đầu vào hoặc phi tuyến. BKCAL Pro xử lý dễ dàng các trường hợp này.
- Tự động hóa cao: Giảm thiểu sai sót do nhập liệu thủ công, tăng tốc độ xử lý.
- Tuân thủ chuẩn mực: Báo cáo được tạo ra tuân thủ hoàn toàn ILAC-P14, VIM 3, GUM 2008.
- Phân tích nâng cao: Cung cấp biểu đồ, đồ thị trực quan, phân tích độ nhạy chi tiết mà Excel không thể làm.
- Cơ sở dữ liệu tích hợp: Lưu trữ lịch sử hiệu chuẩn, dễ dàng tra cứu và so sánh theo thời gian.
Quy trình làm việc với BKCAL
- Tiếp nhận và đánh giá: Kiểm tra thiết bị, xác định phạm vi và yêu cầu hiệu chuẩn
- Thực hiện hiệu chuẩn: Sử dụng thiết bị chuẩn có truy xuất nguồn gốc quốc gia/quốc tế
- Tính toán ĐKĐBĐ: Áp dụng BKCAL Pro với phương pháp phù hợp nhất
- Cấp giấy chứng nhận: Giấy chứng nhận hiệu chuẩn kèm báo cáo chi tiết
- Tư vấn kỹ thuật: Hướng dẫn sử dụng và bảo quản thiết bị đúng cách
Chu Kỳ Hiệu Chuẩn Khuyến Nghị
Chu kỳ hiệu chuẩn phụ thuộc vào:
- Tần suất sử dụng thiết bị
- Điều kiện môi trường làm việc
- Yêu cầu độ chính xác trong quy trình sản xuất
- Khuyến nghị của nhà sản xuất
Khuyến nghị chung:
- Thiết bị sử dụng thường xuyên: 6 tháng/lần
- Thiết bị sử dụng vừa phải: 12 tháng/lần
- Thiết bị ít sử dụng, môi trường tốt: 24 tháng/lần
Ngoài ra, cần hiệu chuẩn lại sau:
- Sửa chữa, thay thế linh kiện
- Thiết bị bị va đập mạnh
- Phát hiện dấu hiệu đo không chính xác
- Yêu cầu của khách hàng hoặc cơ quan quản lý
Tiêu Chuẩn và Quy Định Liên Quan
- TCVN 7870-1:2008 (ISO/IEC 17025:2005): Yêu cầu chung về năng lực phòng thí nghiệm thử nghiệm và hiệu chuẩn
- JCGM 100:2008 (GUM): Hướng dẫn biểu thị độ không đảm bảo đo
- JCGM 101:2008: Bổ sung GUM – Phương pháp truyền phân bố sử dụng Monte Carlo
- ILAC-P14:2020: Chính sách ILAC về tuyên bố độ không đảm bảo đo
- ĐLVN 73:2001: Đồng hồ vạn năng số – Phương pháp kiểm định
Kết Luận
Hiệu chuẩn đồng hồ vạn năng là công việc chuyên môn cao, đòi hỏi kiến thức sâu về đo lường, thiết bị chuẩn chất lượng và phương pháp tính toán độ không đảm bảo đo chính xác. Việc áp dụng đúng quy trình hiệu chuẩn không chỉ đảm bảo độ chính xác của phép đo mà còn tuân thủ các tiêu chuẩn quốc tế, nâng cao uy tín và năng lực cạnh tranh của doanh nghiệp.
Với sự phát triển của công nghệ, các phương pháp tính toán ĐKĐBĐ ngày càng tiên tiến. Phương pháp GUM truyền thống vẫn là nền tảng, nhưng Monte Carlo và Bayesian đang ngày càng được ứng dụng rộng rãi nhờ khả năng xử lý các bài toán phức tạp. BKCAL với phần mềm BKCAL Pro đi đầu trong việc ứng dụng ba phương pháp này, mang đến giải pháp hiệu chuẩn toàn diện và hiện đại nhất.
Để đảm bảo chất lượng sản phẩm, an toàn sản xuất và tuân thủ các quy định, doanh nghiệp nên thiết lập chương trình hiệu chuẩn định kỳ cho tất cả thiết bị đo lường. Lựa chọn đơn vị hiệu chuẩn uy tín như BKCAL không chỉ đảm bảo kết quả chính xác mà còn tiết kiệm thời gian và chi phí trong dài hạn.
Liên hệ BKCAL để được tư vấn chi tiết về dịch vụ hiệu chuẩn đồng hồ vạn năng và trải nghiệm phần mềm BKCAL Pro – công cụ tính toán độ không đảm bảo đo thế hệ mới.
THÔNG TIN LIÊN HỆ
BKCAL – Công Ty Hiệu Chuẩn Chuyên Nghiệp
📞 Hotline: 037 505 9295
📧 Email: bkcalvn@gmail.com
🌐 Website: www.bkcalvn.com
📍 Địa chỉ: Hà Đông Hà Nội
