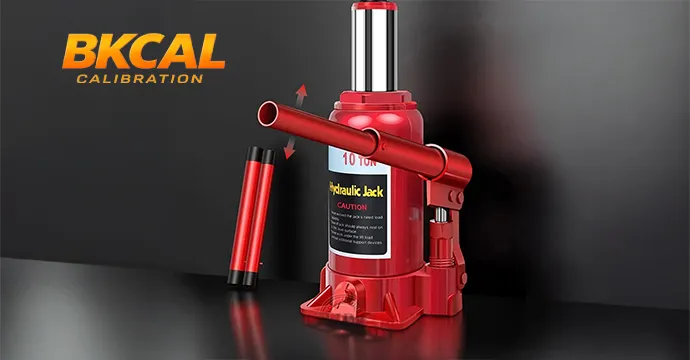

Tổng Quan về Hiệu Chuẩn Kích Thủy Lực
Kích thủy lực là thiết bị quan trọng trong công nghiệp, được sử dụng để nâng vật nặng với tải trọng từ vài tấn đến hàng trăm tấn. Để đảm bảo an toàn và độ chính xác trong quá trình vận hành, việc hiệu chuẩn định kỳ kích thủy lực là yêu cầu bắt buộc. Hiệu chuẩn không chỉ xác minh độ chính xác của lực nâng mà còn đánh giá toàn bộ hệ thống thủy lực, bao gồm áp suất, cảm biến lực và các bộ phận liên quan.
Tầm Quan Trọng của Hiệu Chuẩn
Hiệu chuẩn kích thủy lực đảm bảo:
- Độ chính xác của lực nâng theo yêu cầu kỹ thuật
- An toàn cho người vận hành và thiết bị
- Tuân thủ các tiêu chuẩn quốc tế và quy định an toàn lao động
- Phát hiện sớm các sai lệch và hư hỏng tiềm ẩn
- Kéo dài tuổi thọ thiết bị
Nguyên Lý Hoạt Động và Cơ Sở Hiệu Chuẩn
Nguyên Lý Thủy Lực
Kích thủy lực hoạt động dựa trên định luật Pascal: áp suất tác dụng lên chất lỏng kín được truyền nguyên vẹn đến mọi điểm. Lực nâng được tạo ra theo công thức:
$$F = P \times A$$
Trong đó:
- $F$: Lực nâng (N)
- $P$: Áp suất thủy lực (Pa)
- $A$: Diện tích piston ($m^2$)
Mối Quan Hệ Giữa Áp Suất và Lực
Trong thực tế, lực thực tế của kích thường khác với giá trị lý thuyết do:
- Tổn thất ma sát trong hệ thống
- Hiệu suất của bơm thủy lực
- Độ bền và độ đàn hồi của vật liệu
- Nhiệt độ và độ nhớt của dầu thủy lực
Quy Trình Hiệu Chuẩn Kích Thủy Lực Theo Tiêu Chuẩn
Chuẩn Bị Trước Hiệu Chuẩn
Kiểm tra và chuẩn bị thiết bị:
- Kiểm tra tình trạng bên ngoài kích thủy lực (vết nứt, rò rỉ dầu, mài mòn)
- Kiểm tra ống dẫn dầu, các khớp nối và van điều khiển
- Làm sạch bề mặt tiếp xúc của piston
- Kiểm tra mức dầu thủy lực và bổ sung nếu cần
Chuẩn bị thiết bị chuẩn:
- Thiết bị đo lực chuẩn (load cell) có chứng nhận hiệu chuẩn còn hiệu lực
- Đồng hồ áp suất chuẩn
- Khung thử nghiệm hoặc máy nén thủy lực
- Thiết bị đo nhiệt độ và độ ẩm môi trường
Điều kiện môi trường:
- Nhiệt độ: 20 ± 5°C
- Độ ẩm tương đối: 40-70%
- Bề mặt đặt thiết bị phẳng, ổn định
Các Bước Thực Hiện Hiệu Chuẩn
Bước 1: Đo Điểm Không
Đặt kích thủy lực ở trạng thái không tải, kiểm tra:
- Chỉ số áp suất về 0
- Piston ở vị trí ban đầu
- Không có rò rỉ dầu
Ghi nhận giá trị chỉ thị ban đầu của đồng hồ áp suất và thiết bị đo lực.
Bước 2: Nâng Tải Từng Bước
Thực hiện hiệu chuẩn theo các mức tải trọng từ 0% đến 100% công suất danh định:
- Thường chia thành 5-10 điểm đo: 0%, 20%, 40%, 60%, 80%, 100%
- Với kích có tải trọng lớn, có thể thêm điểm 110% để kiểm tra quá tải
Tại mỗi điểm đo:
- Tăng tải từ từ đến giá trị cần đo
- Giữ ổn định trong 30-60 giây
- Ghi nhận đồng thời:
- Áp suất chỉ thị trên đồng hồ kích ($P_{ind}$)
- Lực đo được từ thiết bị chuẩn ($F_{std}$)
- Nhiệt độ dầu thủy lực
- Lặp lại đo 3 lần tại mỗi điểm
Bước 3: Hạ Tải và Kiểm Tra Độ Trễ
- Giảm tải từng bước từ 100% về 0%
- Ghi nhận các giá trị tương tự như khi nâng tải
- So sánh sự khác biệt giữa lúc nâng và hạ để đánh giá độ trễ
Bước 4: So Sánh với Chuẩn
Tính sai số tại mỗi điểm đo:
$$E = F_{ind} – F_{std}$$
Trong đó:
- $E$: Sai số đo
- $F_{ind}$: Lực chỉ thị của kích (tính từ áp suất)
- $F_{std}$: Lực chuẩn đo được
Sai số phần trăm:
$$
E_{\%} = \frac{F_{ind} – F_{std}}{F_{std}} \times 100\%
$$
Bước 5: Điều Chỉnh
Nếu sai số vượt quá dung sai cho phép:
- Hiệu chỉnh đồng hồ áp suất
- Kiểm tra và thay thế các linh kiện bị mòn
- Xả khí trong hệ thống thủy lực
- Thực hiện lại quy trình hiệu chuẩn
Bước 6: Kiểm Tra Cuối và Lập Báo Cáo
- Kiểm tra toàn bộ hệ thống sau điều chỉnh
- Đánh giá độ trễ, độ tuyến tính
- Lập báo cáo hiệu chuẩn với đầy đủ thông tin
Tính Toán Độ Không Đảm Bảo Đo Theo Phương Pháp GUM
Mô Hình Đo Lường
Lực của kích thủy lực được xác định:
$$F = P \times A \times \eta + \delta_{corr}$$
Trong đó:
- $P$: Áp suất đo được
- $A$: Diện tích piston
- $\eta$: Hệ số hiệu suất
- $\delta_{corr}$: Hiệu chỉnh nhiệt độ và các yếu tố khác
Các Nguồn Gây Ra Độ Không Đảm Bảo Đo
Độ không đảm bảo của thiết bị chuẩn ($u_{std}$):
Lấy từ giấy chứng nhận hiệu chuẩn của thiết bị đo lực chuẩn. Giả sử độ không đảm bảo mở rộng là $U_{cal} = 0.05%$, với hệ số phủ $k=2$:
$$u_{std} = \frac{U_{cal}}{k} = \frac{0.05%}{2} = 0.025%$$
Độ không đảm bảo do độ phân giải ($u_{res}$):
Nếu đồng hồ áp suất có độ phân giải $\Delta P = 1$ bar, giả sử phân bố hình chữ nhật:
$$u_{res} = \frac{\Delta P}{2\sqrt{3}}$$
Độ không đảm bảo do độ lặp lại ($u_{rep}$):
Tính từ độ lệch chuẩn của các lần đo lặp. Với $n$ lần đo tại mỗi điểm, độ lệch chuẩn thực nghiệm:
$$s = \sqrt{\frac{\sum_{i=1}^{n}(F_i – \bar{F})^2}{n-1}}$$
Độ không đảm bảo chuẩn:
$$u_{rep} = \frac{s}{\sqrt{n}}$$
Độ không đảm bảo do nhiệt độ ($u_{temp}$):
Nhiệt độ ảnh hưởng đến độ nhớt dầu và giãn nở vật liệu. Nếu hệ số nhạy nhiệt độ là $\alpha_T$, biên độ biến thiên nhiệt độ $\Delta T$:
$$u_{temp} = \frac{\alpha_T \times \Delta T}{\sqrt{3}}$$
(Giả sử phân bố hình chữ nhật)
Độ không đảm bảo do độ trễ ($u_{hyst}$):
Độ chênh lệch giữa lúc nâng và hạ tải, tính theo:
$$u_{hyst} = \frac{\text{max}|F_{up} – F_{down}|}{2\sqrt{3}}$$
Tính Độ Không Đảm Bảo Tổng Hợp
Độ không đảm bảo chuẩn tổng hợp:
Khi các nguồn độc lập, áp dụng định luật truyền lan:
$$u_c(F) = \sqrt{u_{std}^2 + u_{res}^2 + u_{rep}^2 + u_{temp}^2 + u_{hyst}^2}$$
Với hệ số độ nhạy:
Nếu mô hình phức tạp hơn, áp dụng đạo hàm riêng:
$$u_c^2(y) = \sum_{i=1}^{N}\left(\frac{\partial f}{\partial x_i}\right)^2 u^2(x_i) + 2\sum_{i=1}^{N-1}\sum_{j=i+1}^{N}\frac{\partial f}{\partial x_i}\frac{\partial f}{\partial x_j}u(x_i,x_j)$$
Trong đó $u(x_i,x_j)$ là hiệp phương sai giữa $x_i$ và $x_j$.
Độ không đảm bảo mở rộng:
Với mức tin cậy 95% (hệ số phủ $k=2$):
$$U = k \times u_c(F)$$
Ví dụ, nếu $u_c(F) = 0.15$ kN với lực đo $F = 100$ kN:
$$U = 2 \times 0.15 = 0.30 \text{ kN}$$
Kết quả hiệu chuẩn: $F = (100.0 \pm 0.3)$ kN với mức tin cậy 95%.
Ví Dụ Tính Toán Cụ Thể
Dữ liệu đầu vào:
- Kích thủy lực 50 tấn (500 kN)
- Điểm hiệu chuẩn: 250 kN (50% công suất)
- Số lần đo lặp: $n = 5$
- Kết quả đo: 249.8, 250.2, 250.0, 249.9, 250.1 kN
Bước 1: Tính trung bình
$$\bar{F} = \frac{249.8 + 250.2 + 250.0 + 249.9 + 250.1}{5} = 250.0 \text{ kN}$$
Bước 2: Độ lệch chuẩn
$$s = \sqrt{\frac{(249.8-250)^2 + … + (250.1-250)^2}{4}} = 0.158 \text{ kN}$$
Bước 3: Độ không đảm bảo do lặp lại
$$u_{rep} = \frac{0.158}{\sqrt{5}} = 0.071 \text{ kN}$$
Bước 4: Các độ không đảm bảo khác
- $u_{std} = 0.125$ kN (từ chứng nhận thiết bị chuẩn)
- $u_{res} = 0.029$ kN (độ phân giải 0.1 kN)
- $u_{temp} = 0.050$ kN (ảnh hưởng nhiệt độ)
- $u_{hyst} = 0.040$ kN (độ trễ)
Bước 5: Độ không đảm bảo tổng hợp
$$u_c = \sqrt{0.125^2 + 0.029^2 + 0.071^2 + 0.050^2 + 0.040^2} = 0.157 \text{ kN}$$
Bước 6: Độ không đảm bảo mở rộng
$$U = 2 \times 0.157 = 0.31 \text{ kN}$$
Kết quả: Lực hiệu chuẩn = $(250.0 \pm 0.3)$ kN, $k=2$
Lập Báo Cáo Hiệu Chuẩn
Nội Dung Báo Cáo Chuẩn
Báo cáo hiệu chuẩn cần bao gồm:
Thông tin chung:
- Tên và địa chỉ phòng hiệu chuẩn
- Số hiệu báo cáo và ngày hiệu chuẩn
- Thông tin khách hàng
- Thông tin thiết bị: tên, model, số serial, hãng sản xuất, tải trọng danh định
Điều kiện hiệu chuẩn:
- Nhiệt độ, độ ẩm môi trường
- Thiết bị chuẩn sử dụng và chứng nhận hiệu chuẩn
- Phương pháp và tiêu chuẩn áp dụng
Kết quả đo:
- Bảng số liệu đo tại các điểm
- Sai số và độ không đảm bảo đo
- Đồ thị đường cong hiệu chuẩn
- Độ trễ, độ tuyến tính
Kết luận:
- Đánh giá thiết bị đạt hay không đạt yêu cầu
- Khuyến nghị (nếu có)
- Chu kỳ hiệu chuẩn tiếp theo
Dịch Vụ Hiệu Chuẩn Kích Thủy Lực Chuyên Nghiệp tại BKCAL
Về BKCAL
BKCAL là đơn vị tiên phong trong lĩnh vực hiệu chuẩn thiết bị đo lường tại Việt Nam, với đội ngũ kỹ thuật viên giàu kinh nghiệm và trang thiết bị hiện đại. Chúng tôi tự hào cung cấp dịch vụ hiệu chuẩn kích thủy lực đạt tiêu chuẩn quốc tế, đảm bảo độ chính xác cao và tin cậy cho doanh nghiệp.
Ưu Điểm Vượt Trội
Chứng nhận và tiêu chuẩn:
- Phòng hiệu chuẩn đạt tiêu chuẩn ISO/IEC 17025:2017
- Chứng nhận năng lực từ các tổ chức quốc tế
- Kết quả hiệu chuẩn có giá trị pháp lý, được công nhận toàn cầu
Trang thiết bị hiện đại:
- Hệ thống thiết bị đo lực chuẩn với độ chính xác cao
- Phòng hiệu chuẩn kiểm soát nhiệt độ, độ ẩm nghiêm ngặt
- Thiết bị đồng bộ từ các thương hiệu hàng đầu thế giới
Đội ngũ chuyên môn:
- Kỹ thuật viên được đào tạo bài bản, chứng chỉ quốc tế
- Nhiều năm kinh nghiệm trong lĩnh vực đo lường
- Thường xuyên cập nhật kiến thức và kỹ năng mới
Công Nghệ Phần Mềm BKCAL Pro – Đột Phá Trong Tính Toán Độ Không Đảm Bảo Đo
Điểm khác biệt lớn nhất của BKCAL là việc ứng dụng phần mềm BKCAL Pro – công cụ tính toán độ không đảm bảo đo tiên tiến, vượt xa khả năng của các phần mềm thông thường như Excel.
Tính năng nổi bật của BKCAL Pro:
Phương pháp GUM
- Tính toán độ không đảm bảo đo theo tiêu chuẩn quốc tế GUM
- Tự động xác định các nguồn độ không đảm bảo và tính toán tổng hợp
- Tạo báo cáo chi tiết với đầy đủ công thức và giải thích
Mô phỏng Monte Carlo:
- Xử lý các bài toán phi tuyến phức tạp mà GUM gặp hạn chế
- Chạy hàng chục nghìn lần mô phỏng để ước lượng phân bố xác suất
- Cho kết quả chính xác hơn khi mô hình đo không tuyến tính
- Đặc biệt hữu ích với kích thủy lực có nhiều yếu tố ảnh hưởng
Phương pháp Bayes:
- Kết hợp thông tin từ các lần hiệu chuẩn trước
- Cập nhật liên tục độ không đảm bảo đo qua thời gian
- Tối ưu hóa quy trình hiệu chuẩn dựa trên dữ liệu lịch sử
- Giảm chi phí và thời gian hiệu chuẩn mà vẫn đảm bảo chất lượng
So sánh với Excel:
| Tiêu chí | Excel | BKCAL Pro |
|---|---|---|
| Phương pháp GUM cơ bản | Có thể | Tự động, tối ưu |
| Monte Carlo | Rất phức tạp, dễ sai | Tích hợp sẵn |
| Bayes | Không thể | Có |
| Xử lý dữ liệu lớn | Hạn chế | Mạnh mẽ |
| Báo cáo tự động | Thủ công | Tự động |
| Tuân thủ tiêu chuẩn | Cần kiểm tra | Đảm bảo |
Quy Trình Dịch Vụ tại BKCAL
Tiếp nhận yêu cầu:
- Tư vấn miễn phí về nhu cầu hiệu chuẩn
- Báo giá chi tiết, minh bạch
- Lên lịch hiệu chuẩn linh hoạt
Thực hiện hiệu chuẩn:
- Kiểm tra tình trạng thiết bị
- Thực hiện theo quy trình chuẩn quốc tế
- Sử dụng BKCAL Pro tính toán độ không đảm bảo đo
- Điều chỉnh (nếu cần và được khách hàng đồng ý)
Bàn giao kết quả:
- Chứng nhận hiệu chuẩn có tem, chữ ký hợp lệ
- Báo cáo kỹ thuật chi tiết
- Dán tem hiệu chuẩn lên thiết bị
- Hướng dẫn bảo quản và sử dụng
Hỗ trợ sau dịch vụ:
- Lưu trữ hồ sơ hiệu chuẩn điện tử
- Nhắc lịch hiệu chuẩn định kỳ
- Tư vấn kỹ thuật khi cần
Cam Kết của BKCAL
- Chính xác: Kết quả hiệu chuẩn tin cậy, sai số tối thiểu
- Nhanh chóng: Thời gian xử lý ngắn, không ảnh hưởng hoạt động sản xuất
- Chuyên nghiệp: Quy trình nghiêm ngặt, đội ngũ tận tâm
- Giá cả hợp lý: Chi phí cạnh tranh, không phát sinh
- Hỗ trợ tốt: Tư vấn kỹ thuật miễn phí, hậu mãi chu đáo
Bảo Dưỡng và Kéo Dài Tuổi Thọ Kích Thủy Lực
Bảo Dưỡng Định Kỳ
Kiểm tra hàng ngày:
- Quan sát rò rỉ dầu
- Kiểm tra mức dầu thủy lực
- Vệ sinh bụi bẩn trên piston
Bảo dưỡng hàng tháng:
- Kiểm tra các khớp nối, ống dẫn
- Bôi trơn các bộ phận chuyển động
- Kiểm tra áp suất hệ thống
Bảo dưỡng hàng năm:
- Thay dầu thủy lực
- Kiểm tra toàn diện hệ thống
- Thực hiện hiệu chuẩn
Lưu Ý Khi Sử Dụng
- Không sử dụng quá tải trọng danh định
- Đặt kích trên bề mặt phẳng, cứng
- Tránh làm việc ở nhiệt độ quá cao hoặc quá thấp
- Bảo quản kích ở nơi khô ráo, thoáng mát
- Hạ piston về vị trí ban đầu khi không sử dụng
Câu Hỏi Thường Gặp
Kích thủy lực cần hiệu chuẩn bao lâu một lần?
Theo khuyến nghị, nên hiệu chuẩn 6-12 tháng một lần tùy tần suất và điều kiện sử dụng. Với thiết bị làm việc nặng hoặc môi trường khắc nghiệt, nên rút ngắn chu kỳ xuống 6 tháng.
Chi phí hiệu chuẩn kích thủy lực là bao nhiêu?
Chi phí phụ thuộc vào tải trọng, số điểm hiệu chuẩn và yêu cầu cụ thể. Liên hệ BKCAL để nhận báo giá chi tiết và ưu đãi.
Hiệu chuẩn khác gì với kiểm định?
Hiệu chuẩn là xác định sai số của thiết bị so với chuẩn, không bắt buộc điều chỉnh. Kiểm định là xác nhận thiết bị đạt yêu cầu pháp lý, thường có tính bắt buộc theo quy định.
Có thể hiệu chuẩn tại chỗ không?
Có, BKCAL cung cấp dịch vụ hiệu chuẩn tại hiện trường với thiết bị di động chuẩn xác. Thích hợp cho kích có kích thước lớn hoặc khó vận chuyển.
Kết Luận
Hiệu chuẩn kích thủy lực là quy trình kỹ thuật quan trọng, đảm bảo an toàn và hiệu quả sản xuất. Việc áp dụng đúng phương pháp hiệu chuẩn, tính toán chính xác độ không đảm bảo đo theo tiêu chuẩn GUM là yêu cầu bắt buộc đối với các phòng hiệu chuẩn chuyên nghiệp.
BKCAL với ưu thế về chứng nhận ISO/IEC 17025, phòng lab hiện đại, đội ngũ kỹ thuật viên giàu kinh nghiệm, đặc biệt là phần mềm BKCAL Pro với khả năng tính toán theo phương pháp GUM, Monte Carlo và Bayes, cam kết mang đến dịch vụ hiệu chuẩn kích thủy lực tốt nhất, đáp ứng mọi yêu cầu khắt khe của khách hàng.
Liên hệ BKCAL ngay hôm nay để được tư vấn và báo giá dịch vụ hiệu chuẩn kích thủy lực chuyên nghiệp, chính xác và tin cậy!
